GPUを用いた電子密度表示

この項ではversion 2.1.0.241以降で導入された， GPUを用いた電子密度表示について説明します．

cuemol2/UseGLShaderの記述を参考に，使用しているグラフィクスデバイスがshaderに対応しているか確認し， shaderを有効化してください．

注意：環境によってはshader機能が正常に動作しない場合があります．主にATIとnVidiaのドライバーでは動作テストしているので問題なく動く場合が多いと思います．

通常のメッシュ表示の高速版です．

OpenGLのGeometry shaderを使用できる（上記のログでGLSLが4以上のバージョン）環境で使用できます．

mtzファイルなどを開き，rendererを選択するダイアログで，countourではなくgpu_mapmeshを指定すると使用できます．

表示は基本contourと同じですが，

広範囲の表示を行っても非常に高速
Levelの変更が非常に高速
povray renderingなどはできない（何も表示されない）
分子を利用した表示範囲制限はできないという特徴があります．特にlevelが0に近い，かつ広範囲の場合は，通常のcontour rendererでは非常に低速になりますが， gpu_mapmeshでは高速に表示可能です．

ただし，パフォーマンスはGPUの性能にかなり大きく左右されます．ここ１年で発売されたようなビデオカードで３～５万円する3Dゲーム用のやつだと結構速いです（２０１２年現在）．

電子密度のvolume renderingを行うrendererです．

OpenGLのshaderを使用できる（上記のログでGLSLが2以上のバージョン）環境で使用できます．

mtzファイルなどを開き，rendererを選択するダイアログで，countourではなくgpu_mapvolを指定すると使用できます．

色は，densityは低→高に従い，赤→緑→青→紫（虹色）の順に着色されます．今のところ着色方法の変更はできません． Contour levelは，色の不透明度が0（完全に透明）になるレベルを指定するようになっています．

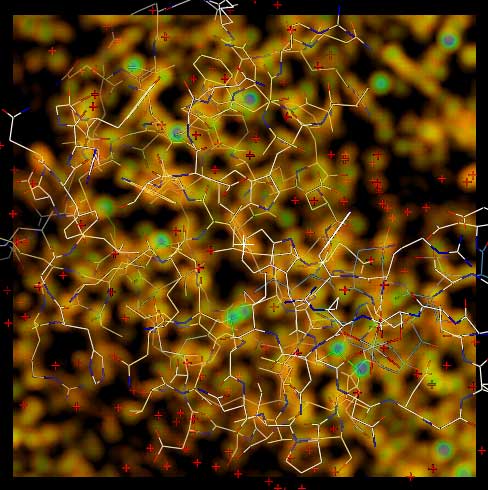

以下はLysozyme(1QIO)の2Fo-Fcマップを1.1 sigmaで表示したものです．硫黄原子はdensityが高いため，核付近が紫色で表示されています．

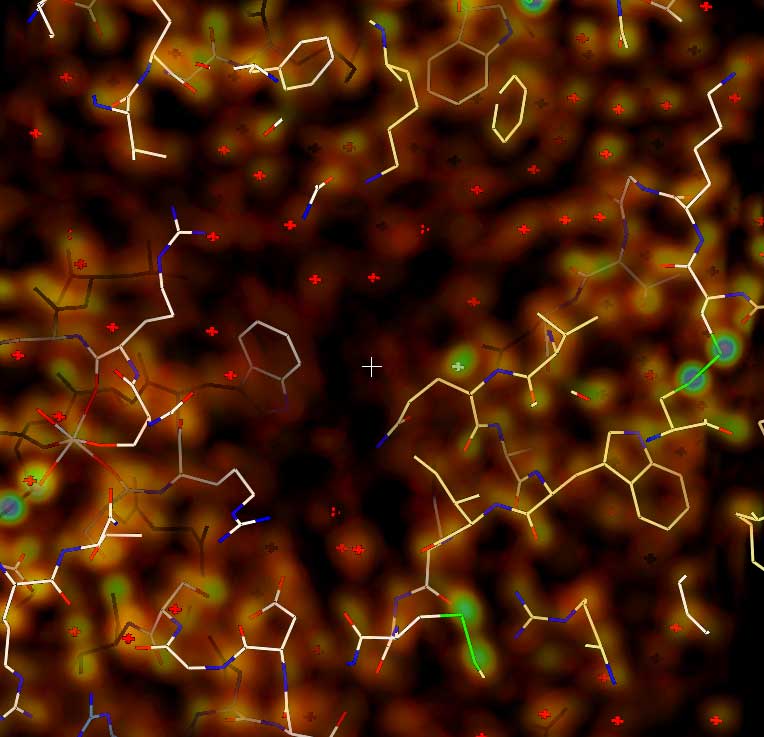

以下は0 sigmaで表示したものです．meshと異なり，0 sigmaでもdensityの様子が把握できる点が利点です．また，分子間の溶媒領域は平坦ではなく，低いながらもdensityの強弱があることが分かります．

GPUを使用するrendererを含むシーンをqscに保存し，同等の機能を持たないGPUを備えたパソコンで開いた場合に，シーンが正常に開けなくなります．複数のパソコンで使用することを想定している場合は，以上の機能を使用しないほうが良いでしょう．
