電子密度の読み込み

次に，電子密度を読み込んでみましょう．ここでは，1QIOの構造因子とモデルから計算した2Fo-Fc電子密度マップ1qio_map_coeffs.mtz（CCP4 MTZ形式）を例として使用しています． (サンプルファイルは以下から取得可: zip format ただし圧縮されているので適当なソフトウェアで解凍して使用して下さい)

メニュー「File」→「Open」で表示されるファイルを開くダイアログで， ファイル形式をMTZ Structure Factor (*.mtz)を選択します． 1qio_map_coeffs.mtz (あるいは1qio_001_map_coeffs.mtz)を選択して「開く」ボタンを押します． するとオプションダイアログが表示されます．

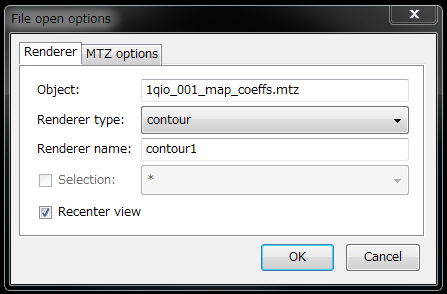

まず，Rendererタブで共通オプションを設定します．
「Name」で読み込む電子密度のオブジェクトを指定します．ここではデフォルト(1qio_001_map_coeffs.mtz)のままにしておきます． CueMolでは，電子密度も分子モデルなどと同様にオブジェクトとしてメモリー上に格納されます．RendererはcontourのままでOKです．

Recenter viewをonにすると，現在の視点を中心に電子密度マップが表示されます（offにすると座標系の原点あたりに領域が表示され何も出てこないかもしれないので注意）．

MTZファイル特有のオプション

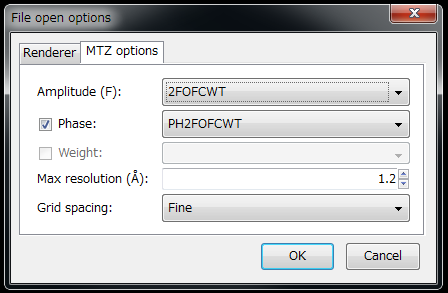

次に，MTZ optionsタブで，MTZファイル読み込みに関したオプションを設定します．
基本的にデフォルトのままでOKですが，場合によっては変更が必要です．

分解能のデフォルト値（図では1.2）は，MTZファイルにある最大の分解能になっています．基本的にはデフォルトのままでＯＫですが，必要に応じて下げることも可能です．

Grid spacingというのは，FFTを行うgridの細かさです．Fineにすると分解能/4，Coarseにすると分解能/3になります．Coarseは表示が荒くなりますが，表示が遅い場合や広範囲のマップを表示したい場合はCoarseにした方が良いかもしれません（Coot等のdefaultはCoarse相当に見えます）．

FFTするcolumnの設定

さらに，上の３つ（Amplitude, Phase, Weight）のDrop-down listbox では，FFTに使用する(MTZファイル中の)カラム名を指定します． Column名は，mtzファイルを生成したソフトウェアによって異なっていますが（サンプルではphenix.refineから作成したもの），CueMol2が2Fo-Fcマップを作成する設定になるように，デフォルトを適当に判断しています．

以下に，典型的なマップの係数の組み合わせを挙げました．（ただし，各ソフト側の設定でカラム名は変えられるので注意）

分子の表示

OKボタンを押すと電子密度が表示されます．

これではいったい何が何だかよくわかりませんね． わかりやすいように，モデルの分子構造も読み込んで重ねて表示してみます． 分解能が高い結晶構造の場合は分子のほうをsimple rendererで表示すればわかりやすいでしょう(Step1参照)．

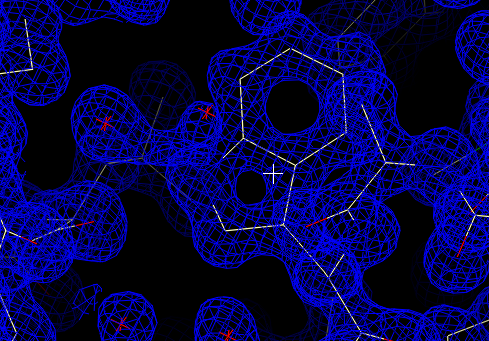

この図のようにzoomしてslab (Step2参照)を薄くしてやれば見やすくなります． ところで，なぜcontourというのかというと，普通出てくる電子密度の表示は， 山の地図などでおなじみの２次元の等高線(contour)表示を ３次元に拡張したものだから，というわけです．

電子密度の表示・表示変更

GUIメニューの「Window」→「Density map palette」がチェックされている状態なら， 下図のようなパレットが表示されているはずです． このパレットからは，density map objectにアタッチされたcontourレンダラー（ここでは青色の網目表示と思ってください）のプロパティーを変更できます．

ボタンなどには以下のような機能があります．

Contourレンダラーの他のプロパティ

さらに，電子密度表示の設定は，Workspace paletteに表示されている 当該レンダラーをダブルクリックすることでも可能です．(Step5も参照) これらのプロパティーのうち使用頻度が低いと思われるものは， Object propertyダイアログからしか設定できないものもあります．
