アニメーション

このセクションではversion 2.1.0.241以降で導入されたアニメーション作成機能について説明します．

Sample scene fileが以下からダウンロードできます．

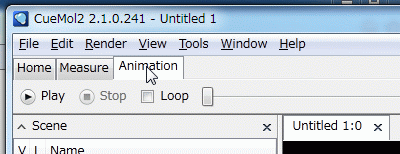

CueMol2.1以降では，以下のようなアニメーション・パレットがサイドパネルに追加されています．

表示されていない場合は，メニューの「Window」→「Panels」→「Animation」で表示させることができます．

通常，新規作成したシーンは，上図のように項目が空で，何もアニメーションがない状態になっています．

新たにアニメーションを追加する方法を，単純スピン・アニメーションを例にとって説明します．

まず，適当なPDBファイルを開いてリボン表示をさせてください．この例では，Lysozyme (1QIO)を使用していますが，それ以外でも構いません．そして，画面をLysozymeの中心に持ってきておきます．

次に，アニメーション・パレットの「＋」ボタンを押すと，下図のようにドロップダウン・メニューが表示されます．そこから，Simple spinを選びます．

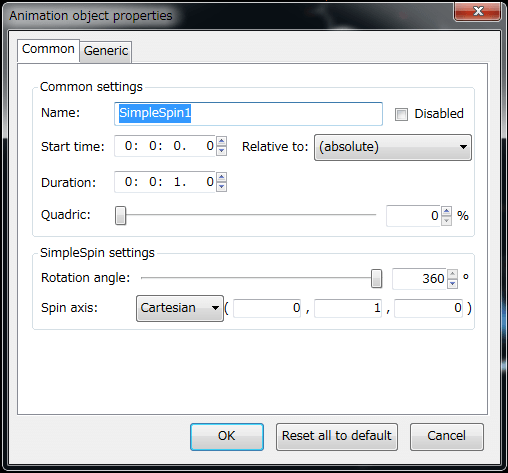

アニメーション(Simple spin)の追加を行うと，以下のようなSimple spinの設定ダイアログが表示されます．

アニメーションの設定には，共通設定と，個々のアニメーションに特有の設定があります． DialogのCommon settingsの項目は，他のタイプのアニメーションにも共通な設定項目です．ここでは，共通設定について説明します．

Name: アニメーションの名前です．デフォルトで他のアニメーションと被らない名前が付けられますが，独自の名前を付けたい場合は変更してください．
Disabled: チェックすると，アニメーションが存在しないものとして扱われます．動作テストなどに使用します．
Start time: アニメーションの開始時間です．デフォルトでは，現在あるアニメーションの最後の時刻が開始時間になります（すなわち最後尾に新規追加したアニメーションが追加される）．時間の指定様式については，下記を参照してください．
Relative to: Start timeの時間指定が，アニメーション開始時点からの絶対時間(absolute)か，他のAnimation objectに対する相対指定かを選択する．ここではAnimation objectが1つしかないので，absoluteを選びstart timeは0に．（相対指定については後述cuemol2/Anim_Cmbで具体例を挙げて説明しています）
Duration: アニメーションの継続する時間を指定します．デフォルトでは１秒継続するアニメーションになっています．
Quadric: アニメーションの時間経過に対する反応座標変化の様式を指定します．（といっても意味が分かりにくいと思いますので，後述cuemol2/Anim_Cmb#quadricで具体例を挙げて説明しています）

時間の指定は，すべて下図のようなウィジェットで行いますが，

一番左の桁から「時間(hour)」，「分(min)」，「秒(sec)」，「ミリ秒(msec)」を指定します．

ですので，

 0:0:1.23

と指定した場合は，1.23秒ではなく，1秒23ミリ秒＝1.023秒という事になります．

DialogのSimpleSpin settingsの項目は，Simple spin特有の設定項目です．

Rotation angle: スピンの回転角を指定します．デフォルトでは360度で１回転するようになっています．GUIの都合上360度以上は指定できません．(何回も回転させたい場合は，後述のGenericタブからangleプロパティーを直接指定してください）
Spin axis: スピンの軸を指定します．左のドロップダウン・リストボックスでX, Y, Z axisを指定すると，それぞれの軸でスピンするようになります．Y軸が画面に垂直，X軸が水平な軸となっています． Cartesianにすると，右のエディットボックスに数値を指定できるようになるので，軸のX,Y,Z座標値を手入力してください．デフォルトではY軸周りに回転するようになっています．

設定の意味は以上のようになっていますが，ここはまずすべて初期値のままでOKボタンを押してください．すると，下図のように，パレットに追加されたアニメーション項目が表示されます．
