Radiosity法を使用した奥行き感のあるレンダリング

Radiosity法は， 実世界の現象に近い光の挙動を模して，レイトレーシング法よりもよりリアルに物体表面の陰影を表現したレンダリングが可能になります．

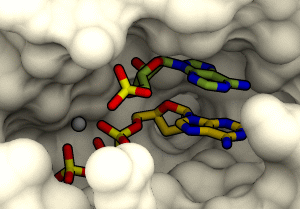

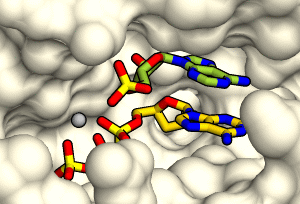

右がRadiosity法，左がレイトレーシング法で作成した図です． このように，特に奥行き感が分かりやすくなりますが， しかし，その分計算量が多くなるため，レンダリングに時間がかかります．

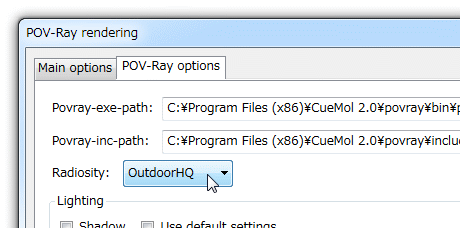

CueMolでは，POV-Ray rendering dialogで指定することで， Radiosity法によるレンダリングをおこなうことができます．

Radiosity renderingのモード

上記のdialogのRadiosityの項目にある設定のように，Radiosity renderingには以下のようなモードがあります．

Disable

Radiosity法を使用せず，レイトレーシング法を使用する(default)

Fast

簡便な方法でradiosity renderingをおこなう．

OutdoorLQ

簡便な方法でradiosity renderingをおこなう．

OutdoorHQ

高精度な方法でradiosity renderingをおこなう．

他

いろいろ設定があるが，これ以外はあまり使用する必要はない．

OutdoorHQ（やFinal, IndoorHQ）は計算に非常に時間がかかります． ためしに小さめの画像でOutdoorLQで試して， その後必要なサイズの画像でOutdoorHQでレンダリングするのがよいでしょう． レンダリング画像のサイズ設定についてはPOV-Ray rendering dialogについてを参照してください．

光源の設定

Radiosity法を使ったrenderingにおいては，光源の設定が重要になってきます．詳しくは，光源の設定についてを参照してください．
